2차원 또는 3차원 레이저 가공용 스캐너 (독일제) - 나노아이

나노아이사는 2차원 또는 3차원 레이저 가공용 핵심 부품인 레이저 스캐너 (브랜드 : 독일의 SCANLAB)를 제공합니다.



용도는 크리스탈 내 캐릭터 등 입체 영상 가공, 산업 현장 3차원 가공, LDI (Laser Direct Imaging), 가죽 및 옷감 무늬 새기기....등 여러 분야에서 사용 가능합니다. 개발하고자 하는 제품에 대한 고객의 취향에 맞게 맞춤형 핵심 스캐너 부품을 제공해 드립니다. 개발하고자 하는 제품의 용도에 맞추어 작업 거리, 스캔 면적, 패턴 크기, 레이저 빔 크기, 레이저 빔의 초점 거리 등 맞춤형 스캐너를 제공해 드립니다. 검토를 하시어 원하시는 제품사양에 대하여 답변해 해주시면 추가 연락 및 검토하여 제품 규격 및 견적서를 보내 드리겠습니다. 또한, 응용 제품 개발을 문의하셔도 되겠습니다.



제품 사양 문의 (클릭)



구매 연락처 : 010-4293-9577, nano@nano-i.com



아래의 데모 영상 자료 참조 바랍니다.









작동 원리 (Principle of operation)

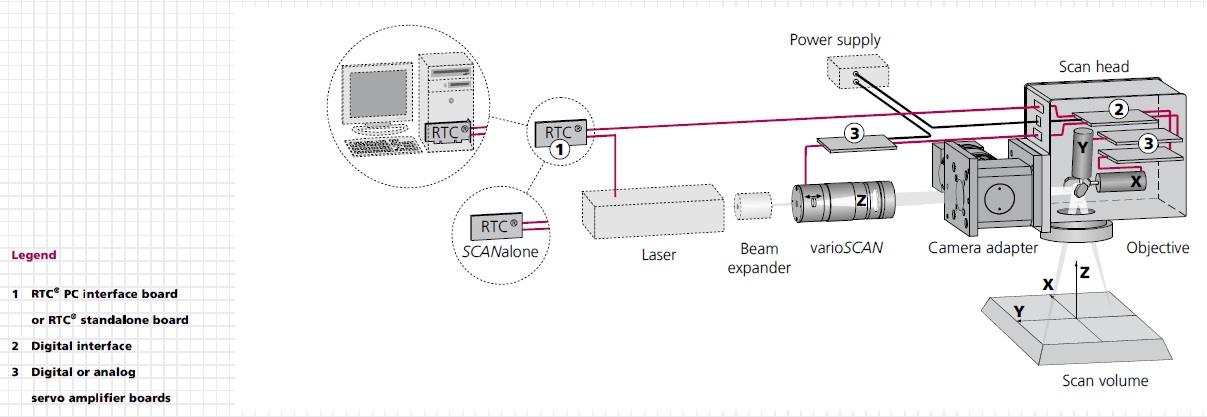

빔 편향(Beam Deflection)

레이저 빔은 스캔 시스템에 장착된 갈바노미터 스캐너의 수평 수직 방향의 회전 토션 거울에 의하여 원하는 방향으로 편향됩니다.



빔 포커싱 (Beam focusing)

레이저는 대물렌즈에 의하여 스캔 시스템의 출사구에 위치한 대물 렌즈와 베리오스캔(varioSCAN) 포커싱 유닛에 의하여 대상체 표면에 초점이 맺힙니다.

베리오스캔 포커싱 유닛은 3차원 가공 시 사용되며, 2차원 가공 시에는 없어도 무방합니다.



제어 (Control)

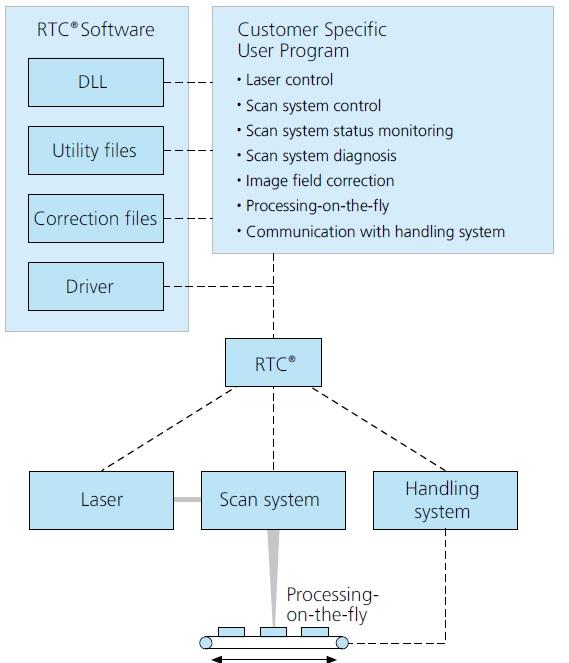

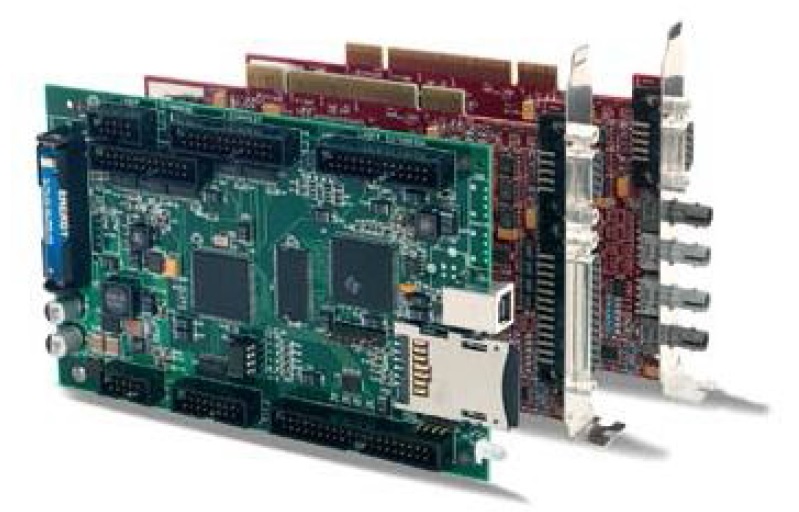

스캔 시스템, 레이저, 핸들링 시스템의 동기화 제어를 위하여 RTC@ 제어 보드를 제공합니다.



작업 모니터링 인터페이스 (Process monitoring interfaces)

작업 프로세스의 광학적 모니터링을 위해 카메라 어댑터가 제공됩니다.







초점 직경 (Focal diameter)

레이저 스팟이 대상면에 맺힌 초점 직경은 레이저의 파장, 스캔 시스템의 구경(aperture),초점 거리,레이저 빔의 품질에 좌우됩니다.

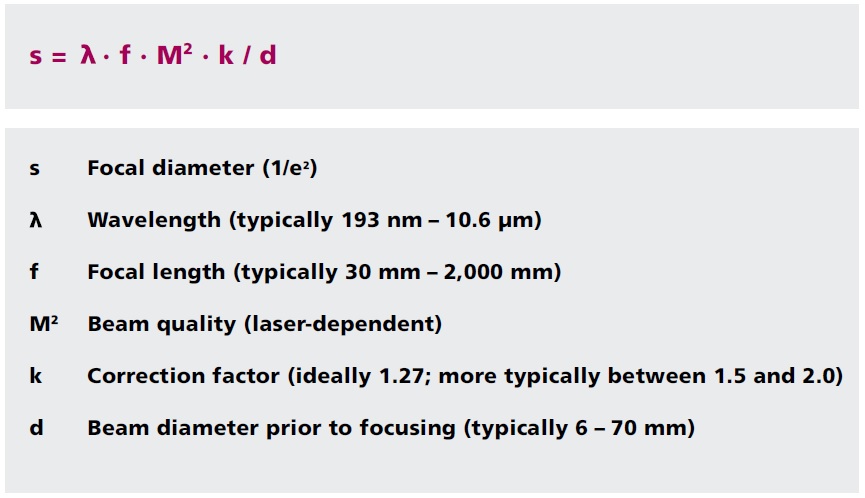

초점 직경(1/e^2) 은 다음과 같은 방정식에 의하여 유도됩니다.



작동거리와 상면적 또는 작동 부피 (Working distance and Image field size or Working volume)

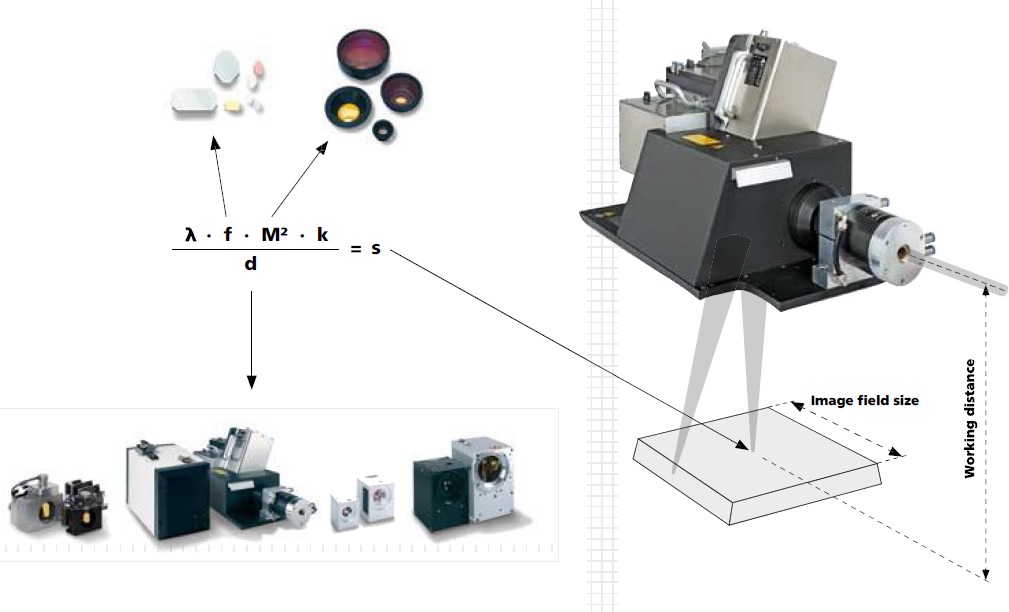

스캔시스템과 작업대상체간 작동 거리는 광학계의 초점거리 및 설계에 의존합니다.그리고 상면적도 스캔 시스템의 스캔 각도 뿐만 아니라 대물계의 초점거리 및 설계에 의존합니다.

F-theta 대물렌즈로 구성된 본 제품의 SCANLAB 스캔 시스템의 상면(Image field)에 대한 한 변의 길이는 보통 초점 거리의 0.5 내지 0.8 배가 됩니다. 그러나 3차원 작업 공간과 같이 레이저의 초점이 정확히 한 평면에만 있지 말아야 할 때, 초점거리는 다이내믹하게 변화가 되어야 합니다. 이러한 3차원 가공 목적으로 본 제품은 베리오스캔 다이내믹 포커싱 유닛 (vaioSCAN dymamic focusing unit ) 을 제공합니다.



파장, 레이저 파워, 펄스 길이 (Wavelength, Laser Power, Pulse length)

본 스캔 시스템은 고객이 원하는 레이저 파장(wavelength), 레이저 파워(laser power), 펄스 길이 (Pulse length) 에 맞도록 광학적으로 코팅된 구동 거울과 대물계 또는 베리오스캔 포커싱 유닛을 제공합니다. 193nm 에서 10.6μm 범위의 파장과 심지어 5kW 보다 넘는 레이저 파워에 해당되는 모든 타입의 레이저 유형에 대한 광학 컴포넌트를 제공합니다.



추가로 RTC@ 보드 옵션 사항

    2차원과 3차원의 이미지 필드 보정

    상태 신호 평가 (Status signal evaluation)

    가공 시스템의 기능성 제공 (Processing-on-th-fly functionalith for moving objects)

    3축 스캔 시스템 제어

    두 개의 스캔 시스템 동시 제어

    광 데이터 통신 인터페이스

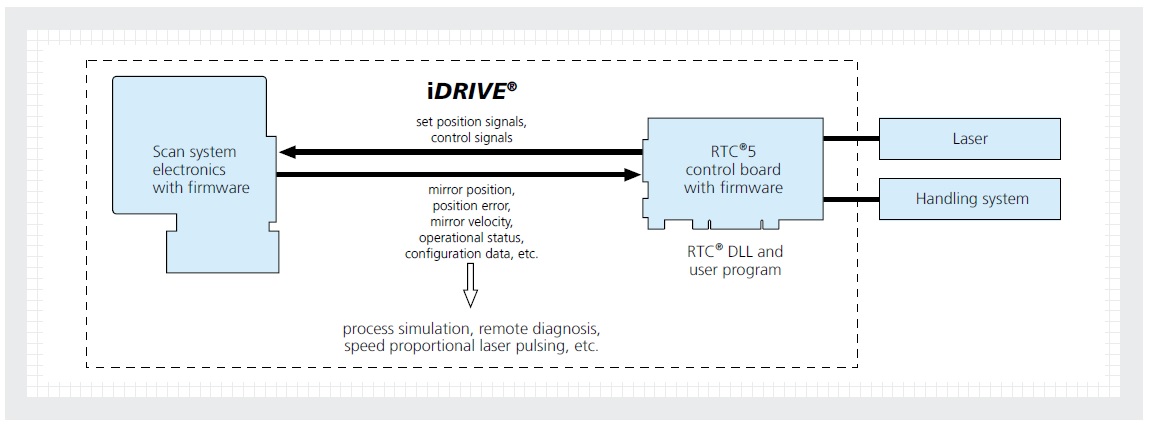

iDrive® 기술은 갈바노미터 스캔 헤드 제어에 대한 산업의 표준을 재정의하며 intelliSCAN, intelliWELD, 그리고 intelliDRILL 시리즈와 함께 사용됩니다. iDrive® 은 디지털 서보 회로와 RTC®5 PC 인터페이스 보드로  완벽하게 디지털 제어 개념의 스캔 시스템을 제공합니다.

RTC®5 는 다양한 새로운 기회를 제공할 수 있는 새로운 데이터 전송 프로토콜을 통하여 스캔 시스템과 통신합니다. 예를 들면 상황에 맞게 작동, 서보 및 리셋 동작 등..입니다.







응용 사례 ) 아래 응용 사례를 참조하시어 제품 개발 문의하셔도 되겠습니다.

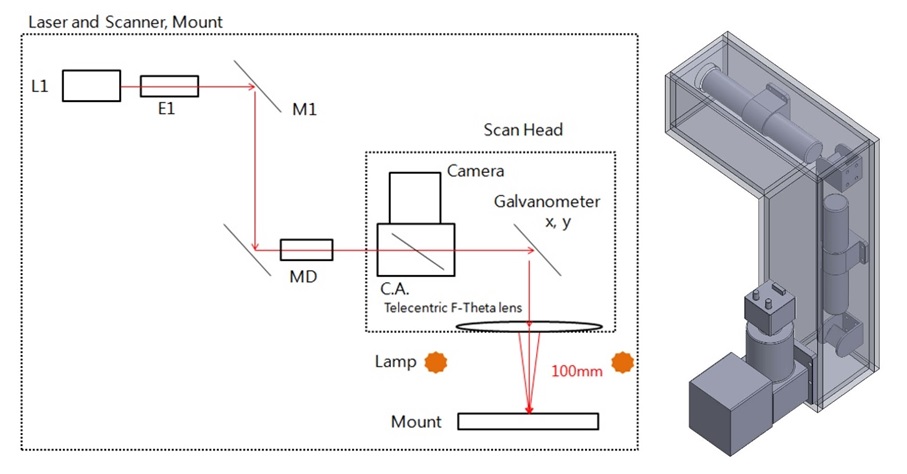

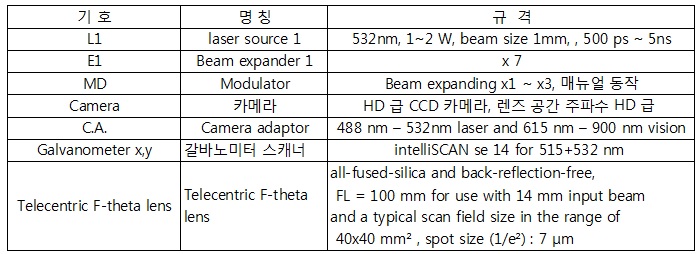

용도 : PET 필름 (필름 표면의  Aluminum  또는 구리 전극  20~300 um 의 최소 선폭, 200~300 nm 의 두께) repair 및 소결
