당사는 수중 초음파 센서 개발 키트를 제공하고 있습니다. 응용 기술 개발도 가능합니다.



구매 또는 응용 기술 개발 의뢰 연락처 : 010-4293-9577,   e-mail : nano@nano-i.com









종래에는 수심 및 장애물 감지용 에코 수신용 트랜스듀서가 대부분이나, 본 제품은 수중 통신도 할 수 있는 수중초음파 트랜스듀서 장치입니다. 발진 장치는 IFT 증폭부품을 사용하여 증폭이 쉽고 멀리 발진 가능하고, 바다 환경에도 적합한 화학 내성의 패키지, 소형 수신 장치에도 정확하게 신호가 전달되고 노이즈 내성이 강한 200kHz 의 높은 주파수가 사용되었습니다.



발진 장치의 권선수 1:10 의 IFT (Intermediate frequency transformer) 증폭 부품을 사용하여 일반적으로 임피던스가 큰 트랜스듀서로 쉽게 10배의 전압으로  증폭하여 효율적으로 원거리를 발진할 수 있으며, 200 kHz 의 고주파의 초음파는 발진각이 좁아 작은 물체도 감별할 수가 있고 정확하게 통신할 수가 있습니다. 이러한 고주파는 충격 및 소음(노이즈)에 강합니다.



수신장치에는 노이즈제거 (슈미트트리거) 회로가 포함되어 있습니다.





 1. 발진 장치

    (모델 : NANOTRN1)

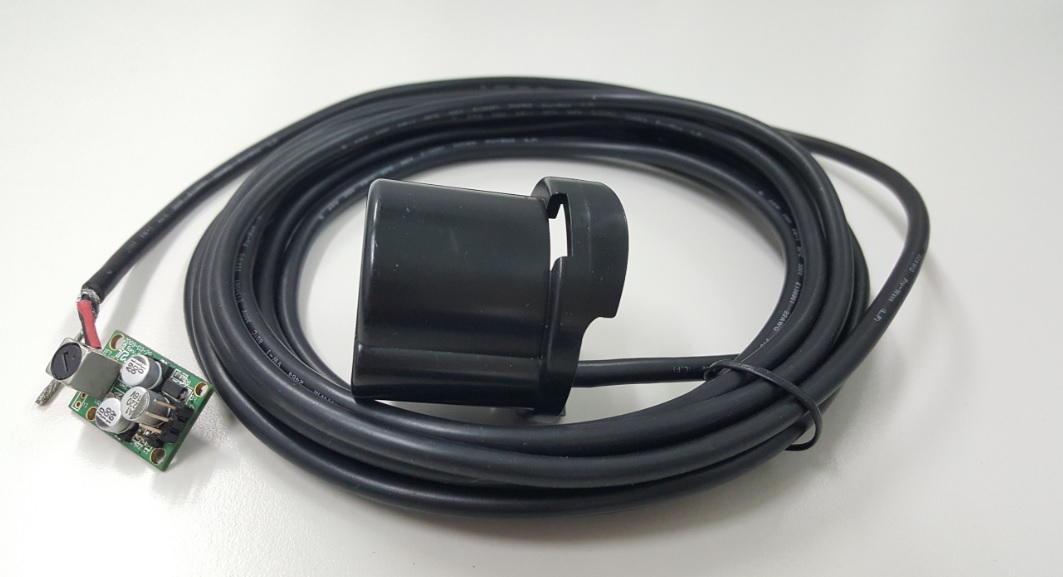

 수중 초음파 센서 : 공진주파수 200 kHz, 케이블 길이 4.5m

                          사용 가능 최대 수중 깊이 5 m

 발진 거리 : 최대 50m

 방사 각도 : 20 °

 인터페이스 회로  : 입력 전원 9V

 드라이버 회로 : 입력 전원 9V

                      MCU : 아두이노 나노

                      출력 신호 : 5V@0.1ms

 소프트웨어 : Firmware 프로그램 소스 제공

 어덥터 : 9V

 USB 통신 케이블



 기능 : 초음파 발진

          에코 (Echo) 수신 가능

 구매하기 (클릭)

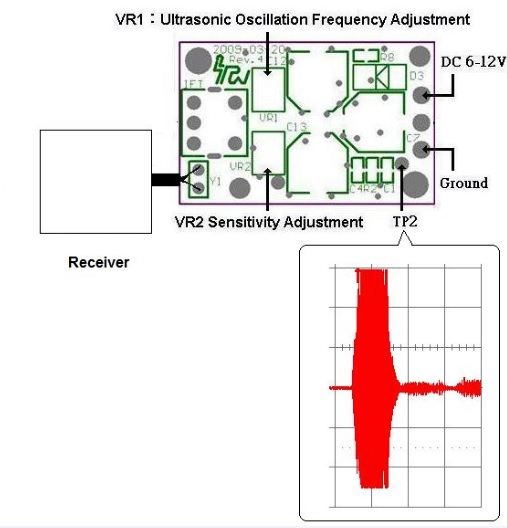

 2. 수신장치

  (모델 : NANOREV1)

 수중 초음파 센서 : 공진주파수 200 kHz, 케이블 길이 4.5m

                          사용 가능 최대 수중 깊이 5 m

 수신 거리 : 최대 50m

 인터페이스 회로 : 입력 전원 9V

 드라이버 회로 : 입력 전원 9V

                      MCU : 아두이노 나노

                      아날로그 수신 : 0~3V (초음파 신호)

                      디지털 수신 : 초음파 미수신 0V

                                        초음파 수신 5V

 소프트웨어 : Firmware 프로그램 소스 제공

 어덥터 : 9V

 USB 통신 케이블



 기능 : 초음파 수신

구매하기 (클릭)







오실로스코프 테스트

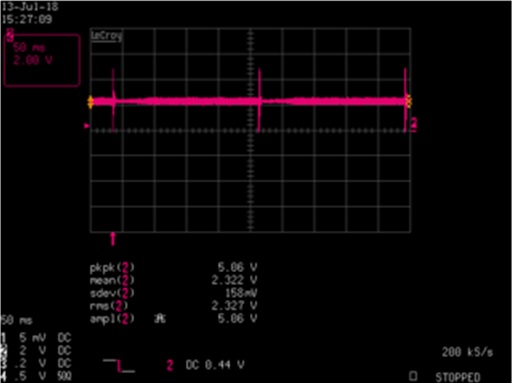

 초음파 원 신호 (교류 파형)

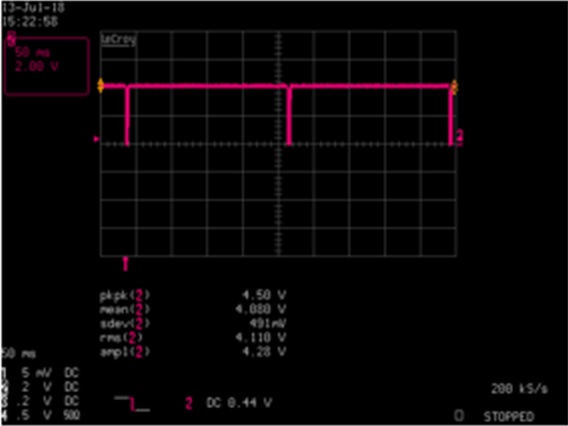

 초음파가 수신되지 않을 때 5V

 초음파 수신 시 0V 로 떨어짐.







응용 분야

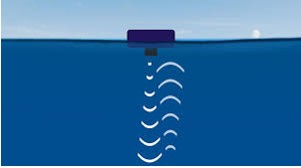

 수심 측정

 장애물 탐지

 : 어군 탐지, 낚시, 어업, 수상/해상 구조

 수중 통신, 어업
