반구형 마이크로 렌즈 어레이 개발

반구형 마이크로 렌즈 어레이 개발에 대한 내용입니다.







당사가 공개했던 마이크로 렌즈 어레이 (https://www.nano-i.com/webjin_development/1274460) 에 대한 응용 기술 개발에 대한 내용입니다.







본 마이크로렌즈어레이는 자동차 라이다용으로 사용되는 레이저 빔 확산과 레이저 빔을 수광 센서에서 집광하여 수신하는데 용이한 반구형 마이크로렌즈어레이입니다.



기타 응용으로는 필팩터가 보완된 LED 조명 장치용으로도 활용될 수 있습니다.

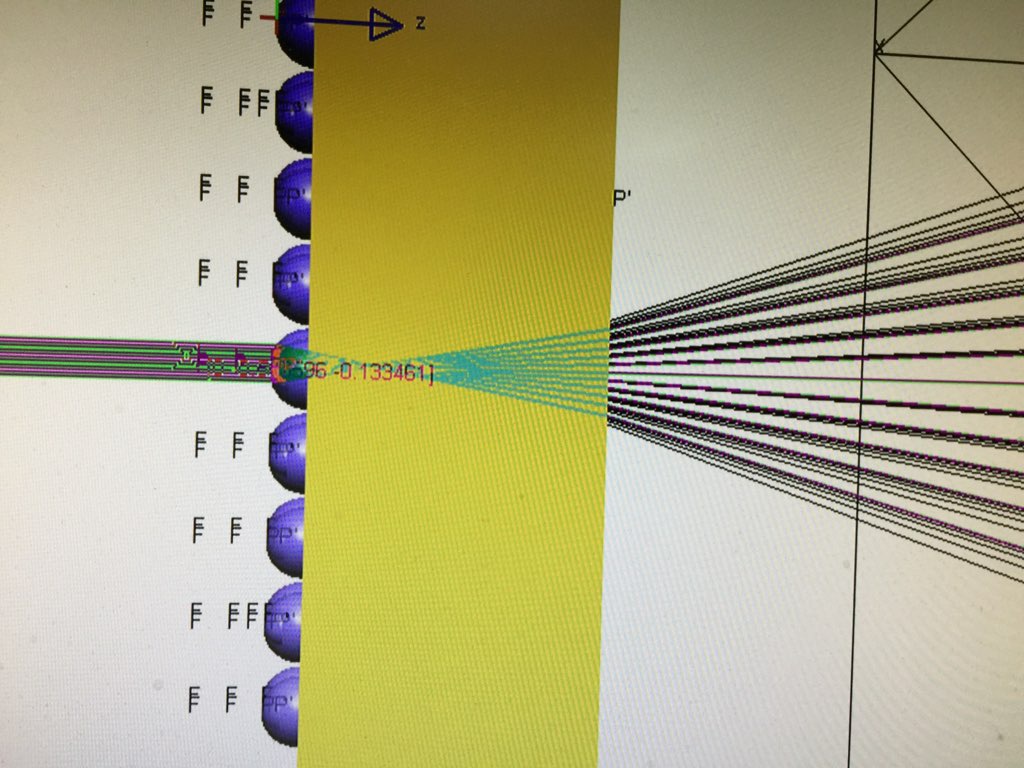

1. 먼저 반구형 마이크로 렌즈 어레이에 대한 광학 설계에 대한 내용입니다.



레이저 광원이 확산되어 출사가 되고, 동시에 자동차 등 물체에서 반사된 레이저를 다른 픽셀에서 수광이 가능한 구조임을 알 수 있습니다.

또한, LED 광원에 적용하면 효율적인 조명이 될 수가 있습니다.

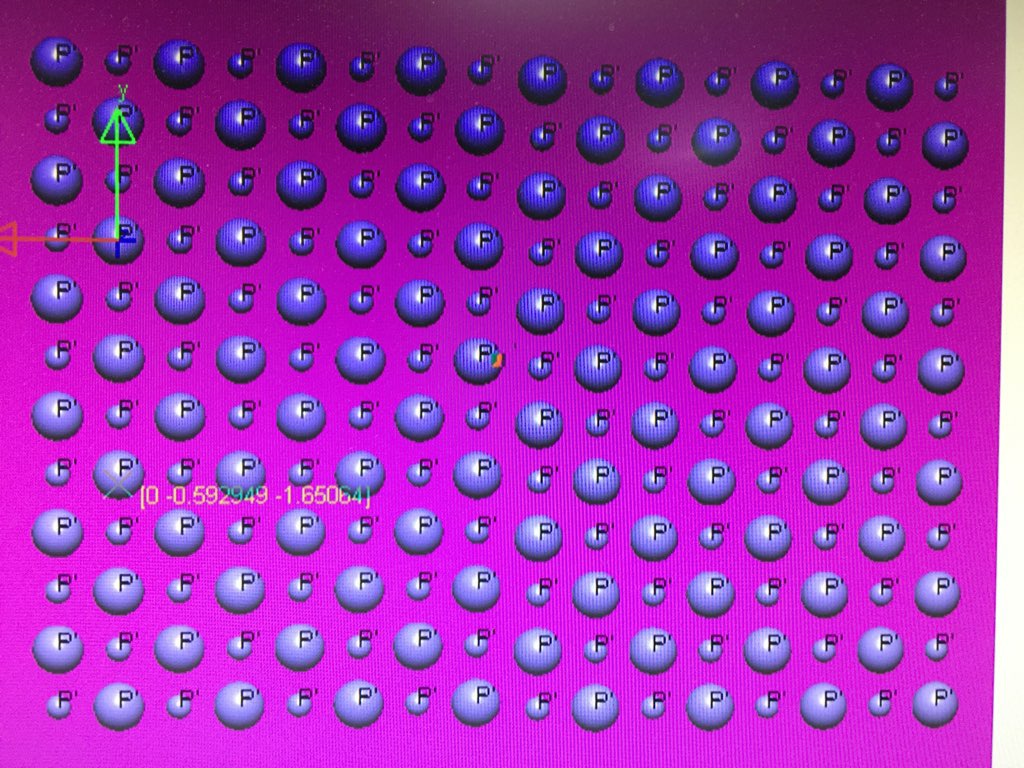

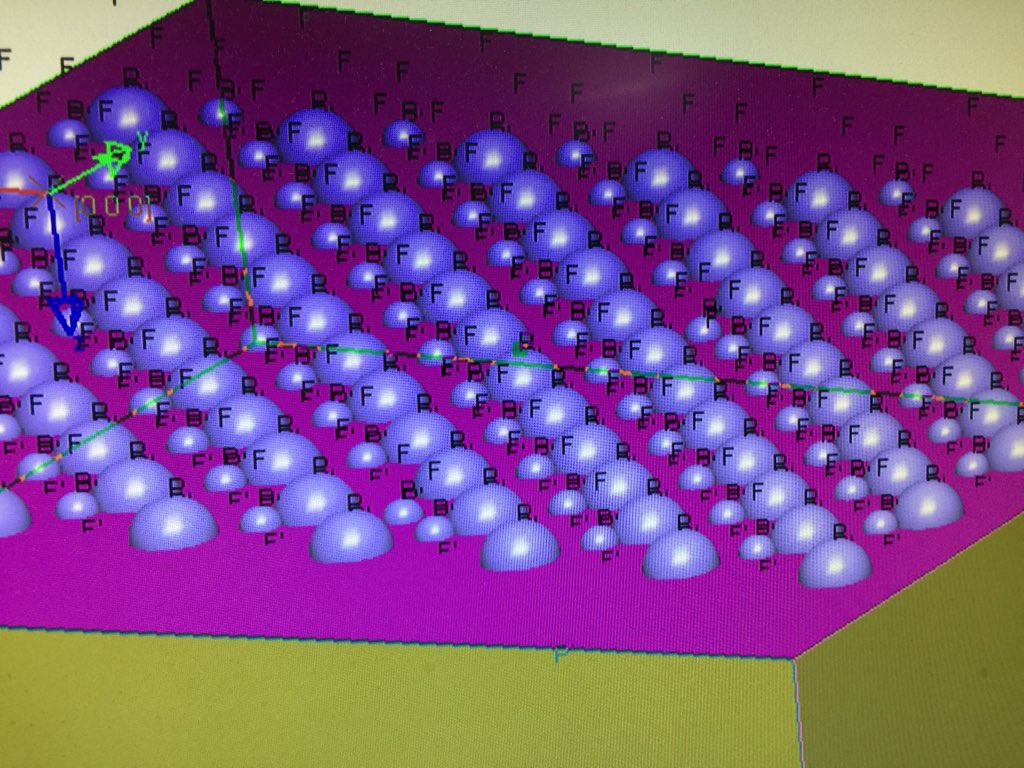

2. 반구형 마이크로 렌즈 어레이의 반 반구와 작은 반구를 동시에 디자인한 그림이 되겠습니다. (외경 120 마이크로미터, 60 마이크로미터의 반구형)

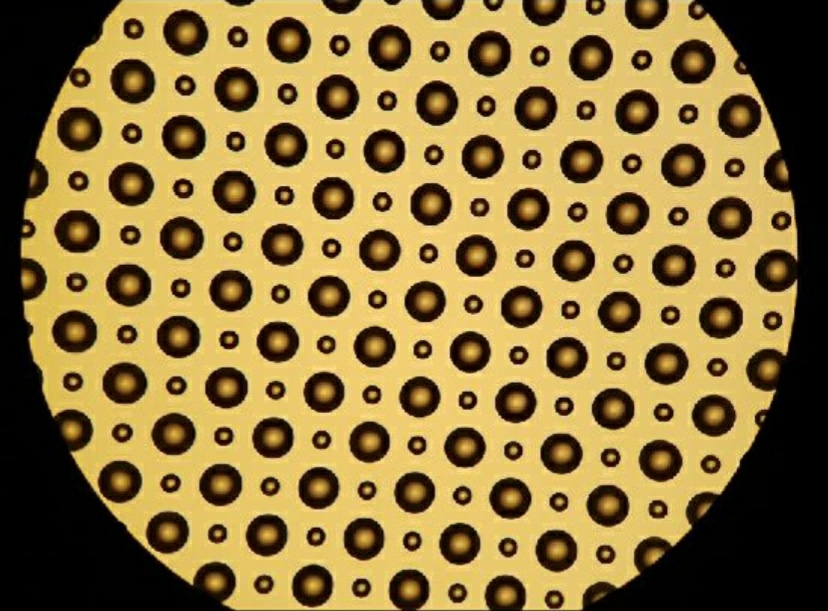

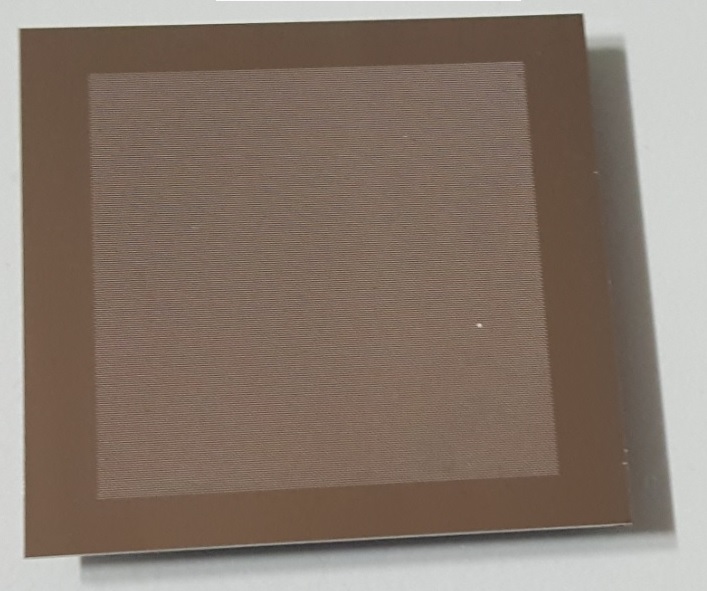

3.  포토리쏘그래피 방법으로 반구어레이를 형성하고 니켈 몰드를 제작한 단계입니다.

















다음 단계는 위 금형을 가지고 마이크로 렌즈 어레이를 제작하는 단계로  쿼츠 또는 글래스 표면에 마이크로렌즈어레이가 형성되겠습니다.



당사는 이러한 방식의 마이크로 렌즈 어레이 설계 및 제작을 위하여 광로 설계, 금형 제작, 렌즈 성형 단계에서 개발 또는 컨설팅 서비스를  진행하고 있습니다.
